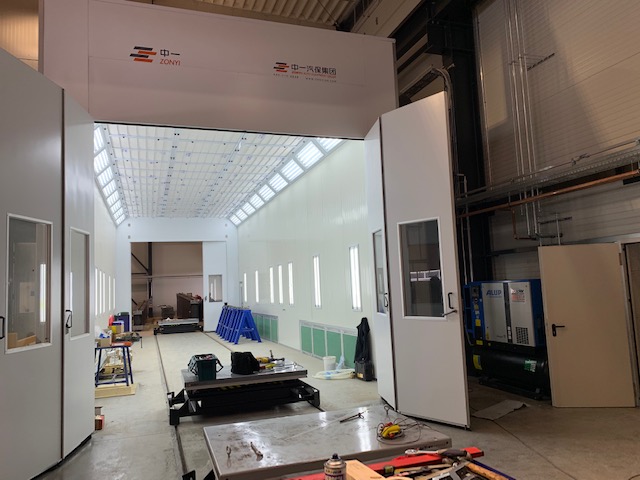

ATRYB ZY-701-C 20
MODEL: ATRYB ZY-701-C 20
|
Technische Daten |
|||
|
Außen L x B x H: (mm) |
Innen L x B x H: (mm) |
Tor: (mm) |
Gesamtleistung (kw) |
|
20.300 x 9.700 x 5.800 |
20.000 x 6.000 x 5.000 |
4.800 x 4.800 |
95 |
|
Kabine |
Wände |
vollisolierte beschichtete Doppelwände aus verzinkten Stahlblech (0.6mm) mit nicht brennbaren Füllungen aus Steinwolle Wand Stärke: 75mmVerbundaufbau |
|
|
Fundament |
Ohne unterbau – mit Seitliche Absaugung | ||
|
Dachverkleidung |
70mm Dach-Platten |
||
|
Sicherheitstür |
2 x Sicherheitstür 800 x 2.000 B x H (mm) |
||
|
Haupttor |
mit 3 x 4-flügeliger Ausführung und Beobachtungsfenster 4.800 x 4.300 B x H(mm) |
||
|
Beleuchtung |
Obere Beleuchtung: jeweils 26 x 4=104 x 16W LED Röhre |
||
|
Beheizung |
Brenner: 4 x Riello Gulliver RG5S Ölbrenner kombiniert mit dem Wärmetauscher aus rostfreiem Stahl, jeder 260.000 kcal/h |
||
|
Lüftungssystem |
Zuluft Leistung |
120.000 m³/h mit 8 x 15.000m³/h Zentrifugal Ventilatoren |
|
|
8 x Siemens Motor (5,5KW) |
|||
|
Zuluft Kanal |
11m von der Kabine mit 1 x Winkelstück |
||
|
By-Pass |
Elektrische Klappenverstellung für Umluft |
||
|
Abluft System |
120.000 m³/h mit 8 x 15.000m³/h Zentrifugal Ventilatoren |
||
|
8 x Siemens Motor (5,5KW) |
|||
|
Abluft Kanal |
11m von der Kabine mit 1 x Winkelstück und Deflektorhaube |
||
|
Filter system |
Vorfilter, Deckenfilter, Bodenfilter, Taschenfilter, Aktivkohlefilter |
||
|
Kontrollsystem |
Mit zwei Schaltschränken. Die Arbeitstemperatur und Arbeitsprozesse können nach den Anforderungen der Verarbeitung stufenweise eingestellt werden. Die Temperatur und Arbeitszeit werden angezeigt. Mit Siemens oder Schneider Elektrische Komponenten. Diese Anlage kann als 2 Lackierkabinen verwendet werden |
||
|
Zertifikat |
Alle Bauteile sind von weltbekannten Marken. Sie werden nach CE Norm zertifiziert und sind als Ersatzteile überall in Ihren lokalen Märkten erhältlich. |
||
|
Garantie |
24 Monate |
||
|
Lieferzeit |
10 – 16 Wochen nach dem Eingang der Anzahlung |
||
- In diesem Preis inbegriffen sind die Seefrachtkosten und Zollerklärungskosten, die Speditionskosten von Hafen bis zum Haus.
- Wir liefern keinen Abgaskamin wegen der unterschiedlichen behördlichen Regelungen von Ort zu Ort.
- Nach Wunsch Bauen wir das Auf.
Der Käufer soll bei einigen Aufgeben während der Aufstellung der Kabine 2 Hilfspersonen und einen Stapler zur Verfügung stellen.
Zahlungsmodalität:
1.Anzahlung nach der Bestellung: 70 % des Gesamtpreises
2.Nach Endladung der Container: 30 % des Gesamtpreises
3.Anzahlung 100% voraus mit 3% Skonto
